４ch　デジタルレコーダ


　　仕様書 外観図 　

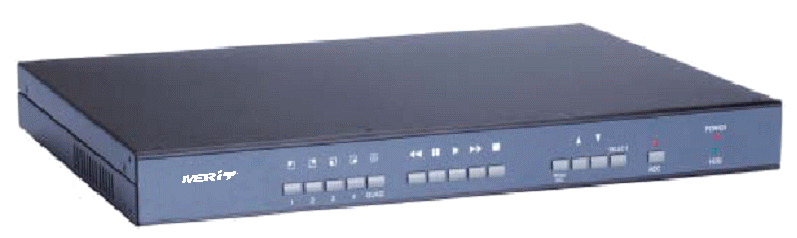

4ch デジタル・ビデオレコーダ
MDR-400　

●ローコスト４chデジタル・ビデオレコーダです。
●160GBのHDDを１台を内蔵、別途160GBのHDDが１台増設できます。
●動き検知機能およびシーケンシャル機能を装備しています。
●誤操作をふせぐキーロック機能を装備しています。
●フル画面および４画面のままでも録画ができます。
●画質モードは４種類から選択できます。
●自動録画機能を装備しています。


１．仕様

型　名 MDR-400
映像方式 ＮＴＳＣ
映像入力 BNC×4
映像出力 BNC×2
表示スピード 120 fps （4分割時　完全リアルタイム）
表示解像度 720 x 480
録画スピード 4分割時 ： 最大 30 fps
フル画面時 ： 最大 7.5 fps
録画解像度 4分割時 ： 320 x 112
フル画面時 ： 640 x 224
画面分割 フル画面、　４分割画面
録画モード 連続、マニュアル、アラーム、タイマー
連続録画とセンサー録画の重複可能
画像圧縮方式 モーションJPEG
画像圧縮比 高精細/精細/標準/長時間 の４段階
録画 カメラ4台の連続録画状態：センサー録画に入ったとき、センサーの位置に関係なく４台とも録画。
センサー録画状態：指定したカメラのみ録画。
ﾌﾚｰﾑﾚｲﾄ 1,2,3,4,5,7,10,15,30
録画自動開始 有（０〜135秒の間で選択、一定時間何も操作しなかったとき自動的に録画を再開（設定ＯＮ／ＯＦＦ有）
データ検索 日・時・分・秒から検索
再生操作 再生/停止/早送り再生/逆戻し再生/一時停止/コマ送り
再生ｽﾋﾟ-ﾄﾞ ×１、×２、×３、×４
文字表示 カメラ番号、日付・時間、録画状況
録画メディア 160GB IDE HDD 1台内蔵、増設１台可能
ディスクフル時 自動上書き/停止 の2種類から選択
アラーム入力 4接点（N.O/ＮＣ選択）
アラーム録画継続時間 0,5,10,15,20,25,30
動き検知機能 感度３段階およびOFF
アラーム表示 カメラ毎に警告ﾒｯｾｰｼﾞを表示
アラーム出力 1接点（N.O）
機能設定 オンスクリーンメニュー（日本語・カタカタ）
ｷｰﾛｯｸ機能 有
映像欠落検知 有
HDDの表示 有（使用容量、空き容量、使用容量率）
HDDの不具合警告 警告ﾒｰｾｰｼﾞ表示
色調整 明るさ・色合い・ｺﾝﾄﾗｽﾄ（カメラ毎に可能）
工場出荷設定復帰 有
電源 AC90〜230V
消費電力 24W
寸法 434(W) x 44(H)×310(Ｄ) mm
重量 4 kg （HDDを除く）


２．記録時間

録画モード 画質 録画フレームレート　（フレーム/秒）160GB
30 15 10 7 5 4 3 2 1
４分割 高品位 27H 54H 81H 108H 162H 202H 270H 405H 810H
精細 36H 72H 108H 144H 216H 270H 360H 540H 1080H
標準 45H 90H 135H 180H 270H 337H 450H 675H 1350H
長時間 54H 108H 162H 216H 324H 405H 540H 810H 1620H
フル画面 高品位 36H 72H 108H 144H 216H 270H 360H 540H 1080H
精細 48H 96H 144H 192H 288H 360H 480H 720H 1440H
標準 60H 120H 180H 240H 360H 450H 600H 900H 1800H
長時間 72H 144H 216H 288H 432H 540H 720H 1080H 2160H

＊１．上記時間は参考値です。記録時間は撮影条件により変わります。
＊２．フル画面録画モードはフル画面および４画面の再生ができます。
＊３．４分割モードは映像を1画面として録画したときの値です。従ってフル画面再生はできません。
＊４．フレームレートはすべてのカメラの合計コマ数です。従ってカメラ４台の時、１台あたりのフレームレートは上記数値の１／４
　　　　となります。録画時間は変わりません。
