デジタル ビデオ レコーダー



16チャンネル・デジタルビデオレコーダ
ＭＤＲ－6160A(S)
　
　　　　　　　　　　　　　注意．AはDVD内蔵、Ｓは無し

　　　　　　　　　　　　　　　　　　　　　仕様書　　外観図
● 同時・録画・再生可能、１６ｃｈ高画質ＤＶＲ。
● 画像圧縮はMPEG-4を採用、長時間録画が可能。
● インターネットまたはＬＡＮを介して、遠隔操作が可能。
● アラーム発報直前の録画ができるプリアラーム機能装備。
● 弊社スピードドームカメラの操作可能。
● 専用キーボードMKB-931Dを使用して簡単操作が可能。
● 500GBまたは250ＧＢのHDDを1台標準装備。（１台を増設可能。）
● データの取り出しはDVD＋RWとUSBメモリーを装備。
● 映像スルー出力、VGA、スポットモニタを装備。
● 音声入出力端子を１系統装備。
● 動き検知、フル画面自動切換機能装備。
● 日本語メニュー表示。
● ２倍再生デジタルズーム装備。
● 外部記録メディアを使用して４TBまで増設可能。
　　　　　　　　　　　　　　　
型　名 MDR-6160A(S)
録　　　画 IDE HDD×1/リムーバルHDキャディ×１/DVD＋RW（Aタイプのみ）
外部記録メディア 外部SATA×２、トータル４ＴＢ
バックアップメディア DVD＋RW(4GB/Aタイプのみ）)、ポータブルUSBメモリー2.0
録画モード 動き検知/連続/手動/スケジュール/外部トリガー
録画スピード 60フィールド/秒、120 CIF/秒
録画解像度 720×240（フィールド）または320×240（CIF）
映像入力 BNC×16ch（NTSC　1.0Vp-pコンポジット 75Ω）
映像出力 BNC×1ch/スポットモニタ×4
スルー出力 BNC×16ch
VGA出力 1280×1024 / 800×600
音声入力
 １系統　RCAピン
音声出力 １系統　RCAピン
モニター表示 1，4，8，9，13，16，PIP画面表示、フル画面および4画面自動切換
表示調整 明るさ、コントラスト、色の濃さ、色彩
録画フレームレート 各チャンネルごとに設定可能（最大120FPS/秒）
再生 通常再生、イベント再生、日時検索、アラーム
再生スピード 早送り 2ｘ、4ｘ、6ｘ / 早戻し2x、4x、6x
PTZカメラ制御 リモートコントロールユニット、RS-485(UL24AWGX2ツイストペア推奨）
圧縮方式 MPEG-4、４段階圧縮比（最高画質、高画質、標準、低画質）
操作 再生、停止、早送り、逆送り、停止、１画面再生
動き検知機能 感知枠：カメラ毎に30×24ユニット、感度：8段階
保存容量 500/250GB SATA HDD1台およびリムーバルHDキャディ×2台標準装備
バックアップとしてUSB2.0記録メディア使用可能
HDフル時：「自動上書/停止」の設定可能
ＣＰＵ 32BIT RISC プロセッサ、333MHｚ
ネットワーク インターネットブラウザアクセス、複数アクセス可能
リモートクライアント モニタリング、イベントリスト再生、ポータブルUSB再生
アラーム入力 16ch NO/NC
アラーム出力 1ch NO/NC
カメラ名称文字数 最大12文字（大小アルファベット、数字、特殊文字）
システム機能 操作ロック、パスワ－ド
使用温度 0℃～＋50℃
使用湿度 0％～80％
外形寸法（W×H×D） 434×88×390mm（突起物含まず）
消費電力 135W
電　　　源 AC100V　50/60Hz
質量 8.5㎏（HDD含まず）


8チャンネル・デジタルビデオレコーダ
ＭＤＲ－6080A(S)
　
　　　　　　　　　　　　　注意．AはDVD内蔵、Ｓは無し

　　　　　　　　　　　　　　　　　　　　　　　　　　　仕様書　　外観図
● 同時・録画・再生可能、8ｃｈ高画質ＤＶＲ。
● 画像圧縮はMPEG-4を採用、長時間録画が可能。
● インターネットまたはＬＡＮを介して、遠隔操作が可能。
● アラーム発報直前の録画ができるプリアラーム機能装備。
● 弊社スピードドームカメラの操作可能。
● 専用キーボードMKB-931Dを使用して簡単操作が可能。
● 500GBまたは250ＧＢのHDDを1台標準装備。（１台を増設可能。）
● データの取り出しはDVD＋RWとUSBメモリーを装備。
● 映像スルー出力、VGA、スポットモニタを装備。
● 音声入出力端子を１系統装備。
● 動き検知、フル画面自動切換機能装備。
● 日本語メニュー表示。
● 2倍再生デジタルズーム装備。
● 最大500GB×2台のHDD積載可能。
● 外部記録メディアを使用して４TBまで増設可能。
　　　　　　　　　　　　　　　
型　名 MDR-6080A(S)
録　　　画 IDE HDD×1/リムーバルHDキャディ×１/DVD＋RW（Aタイプのみ）
外部記録メディア 外部SATA×２、トータル４ＴＢ
バックアップメディア DVD＋RW(4GB/Aタイプのみ）)、ポータブルUSBメモリー2.0
録画モード 動き検知/連続/手動/スケジュール/外部トリガー
録画スピード 60フィールド/秒、120 CIF/秒
録画解像度 720×240（フィールド）または320×240（CIF）
映像入力 BNC×8ch（NTSC　1.0Vp-pコンポジット 75Ω）
映像出力 BNC×1ch/スポットモニタ×4
スルー出力 BNC×8ch
VGA出力 1280×1024 / 800×600
音声入力
 １系統　RCAピン
音声出力 １系統　RCAピン
モニター表示 1，4，8，PIP画面表示、フル画面および４画面自動切換
表示調整 明るさ、コントラスト、色の濃さ、色彩
録画フレームレート 各チャンネルごとに設定可能（最大120FPS/秒）
再生 通常再生、イベント再生、日時検索、アラーム
再生スピード 早送り 2ｘ、4ｘ、6ｘ / 早戻し2x、4x、6x
PTZカメラ制御 リモートコントロールユニット、RS-485(UL24AWGX2ツイストペア推奨）
圧縮方式 MPEG-4、４段階圧縮比（最高画質、高画質、標準、低画質）
操作 再生、停止、早送り、逆送り、停止、１画面再生
動き検知機能 感知枠：カメラ毎に30×24ユニット、感度：8段階
保存容量 500/250GB SATA HDD1台およびリムーバルHDキャディ×2台標準装備
バックアップとしてUSB2.0記録メディア使用可能
HDフル時：「自動上書/停止」の設定可能
ＣＰＵ 32BIT RISC プロセッサ、333MHｚ
ネットワーク インターネットブラウザアクセス、複数アクセス可能
リモートクライアント モニタリング、イベントリスト再生、ポータブルUSB再生
アラーム入力 16ch NO/NC
アラーム出力 1ch NO/NC
カメラ名称文字数 最大12文字（大小アルファベット、数字、特殊文字）
システム機能 操作ロック、パスワ－ド
使用温度 0℃～＋50℃
使用湿度 0％～80％
外形寸法（W×H×D） 434×88×390mm（突起物含まず）
消費電力 135W
電　　　源 AC100V　50/60Hz
質量 8.5㎏（HDD含まず）

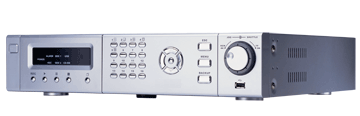

16チャンネル・デジタルビデオレコーダ
ＭＤＲ－２１６０
　

● 同時・録画・再生可能、１６ｃｈ高画質ＤＶＲ。
● インターネットまたはＬＡＮＷを介して、遠隔操作が可能
● スピードドームカメラを本機にて操作可能。
● 250GBのHDDを1台標準装備、さらに250GB×１台を増設可能。
● CD-RWとポータブルＵＳＢメモリーでデータのバックアップ可能。
● 映像スルー出力、VGA、S-VIDEO、スポットモニタ×４を装備。
● 音声入出力端子を１系統装備。
● 動き検知、フル画面自動切換機能装備。
● 日本語メニュー表示。
● ２倍再生デジタルズーム装備。
● 最大400GB×2台のHDD積載可能。
● 外部記録メディアを使用して４TBまで増設可能。
　　　　　　　　　　　　　　　仕様書　　外観図
型　名 MDR-2160
録　　　画 IDE HDD×1台およびリムーバルHDキャディ×１台標準装備
外部記録メディア 外部SATA×２、トータル４ＴＢ
バックアップメディア CD-RW、ポータブルUSBメモリー2.0
録画モード 動き検知/連続/手動/スケジュール/外部トリガー
録画スピード 60フィールド/秒、120CIF/秒
録画解像度 720×240または320×240ピクセル
映像入力 BNC×１６ch（NTSC　1.0Vp-pコンポジット 75Ω）
映像出力 BNC×2ch、S-VIDEO×1、スポットモニタ×４
スルー出力 BNC×16ch
VGA出力 1280×1024 / 800×600
マトリックス映像出力 アラーム切替、キーボード制御、自動切換
音声入力
 １系統　RCAピン
音声出力 １系統　RCAピン
モニター表示 1，4，8，9，13，16画面表示、フル画面および４画面自動切換
表示調整 明るさ、コントラスト、色の濃さ、色彩
録画コマ数 60,30,20,12,5,3,2,1 フィールド/秒
再生 通常再生、イベント再生、日時検索、アラーム
再生スピード 早送り 2ｘ、4ｘ、8ｘ、32ｘ、64ｘ　/ 逆再生2x、4x、8x、16x
CD-RW 52×(CD-R)、32×(CD-RW)、52×(CD-ROM)
拡大再生 ２倍
PTZカメラ制御 リモートコントロールユニット、RS-485(UL24AWGX2ツイストペア推奨）
圧縮方式 モーションJPEG、４段階圧縮比（最高画質、高画質、標準、長時間）
データ検索 カメラID、日付、アラーム録画
操作 再生、停止、早送り、逆送り、停止、１画面再生
動き検知機能 感知枠：カメラ毎に16×12ユニット、感度：5段階
保存容量 250GB IDE HDD1台およびリムーバルHDキャディ×２台標準装備
バックアップとしてUSB2.0記録メディア使用可能
HDフル時：「自動上書/停止」の設定可能
ＣＰＵ 32BIT RISC プロセッサ、208MHｚ
ネットワーク ネットワークアクセス　Via Fixed IP
アクセス 専用ビューア付属（本体内、弊社ホームページからも入手可）
リモートクライアント モニタリング、イベントリスト再生、ポータブルUSB再生
アラーム入力 16ch NO/NC
アラーム出力 1ch NO/NC
カメラ名称文字数 最大8文字（大小アルファベット、数字、特殊文字）
システム機能 操作ロック、パスワ－ド
使用温度 -10℃～＋60℃
使用湿度 0％～80％
外形寸法（W×H×D） 430×89×390mm（突起物含まず）
消費電力 135W
電　　　源 AC100V　50/60Hz
質量 8.5㎏（HDD含まず）
