カラードームカメラ
カラードームカメラ
ＭＣＤ－２６４２ＸＮ
●１／３型３８万画素の高解像度カメラ。
●2.4倍バリフォーカルＡＩレンズ（2.5～6.0㎜）を搭載。
●インテリア性を重視した小型軽量・コンパクト設計。
●水平解像度４８０本を実現。
●調整用映像出力端子装備。
仕様書　　　　　外観図
　

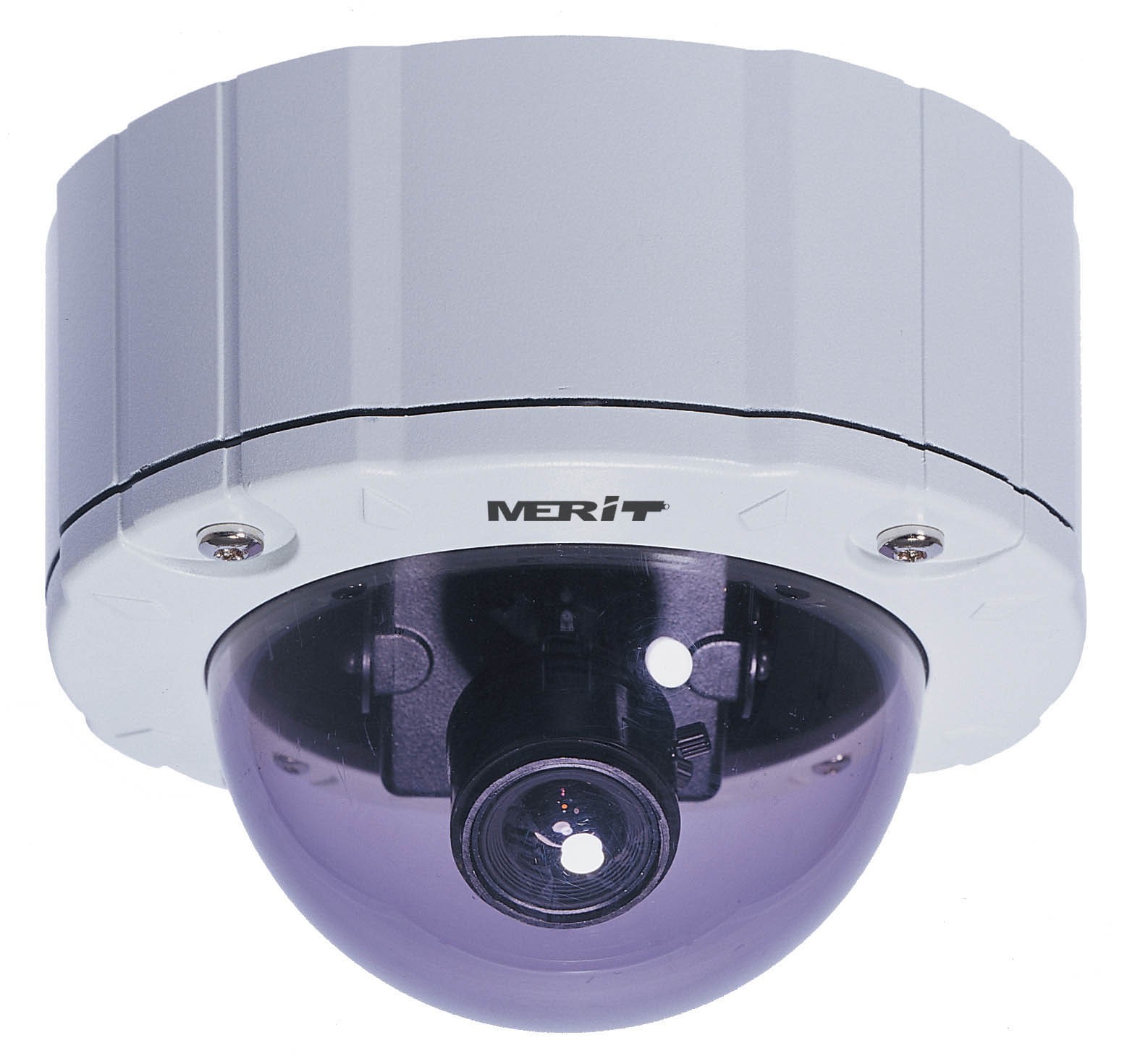

屋外カラードームカメラ
ＭＣＤ－２３４６ＸＮ 仕様書 外観図
ＭＣＤ－２３４６XWN 仕様書 外観図
ＭＣＤ－２３４６ＸＳＮ 仕様書 外観図
●屋外・屋内でもそのまま取り付けが可能。（非破壊型）
●調整用映像出力端子を装備。
●電源は非極性。
●防水規格はＩＰ68。（MCD-2346XNはIP67）
型　名 ＭＣＤ－２６４２ＸＮ ＭＣＤ－２３４６ＸＮ ＭＣＤ－２３４６ＸWＮ ＭＣＤ－２３４６ＸＳＮ
仕　様 屋内 屋外・屋外 Day&Night 屋外・屋外
同期方式 内部同期 内部同期
撮像素子 1/3インチ CCD 1/3インチ CCD 1/3インチ Super HAD CCD
有効画素数 768(H) × 494(V) 768(H) × 494(V)
フリッカレス機能 有、ON/OFF切替 有、ON/OFF切替
水平解像度 480TV本 480TV本/白黒550TV本
最低被写体照度 0.15Lux(F1.3) 0.1Lux(F1.2),0Lux(IR)/白黒0.02Lux(F1.2)
Ｓ　／　Ｎ　比 50dB以上(AGC OFF) 50dB以上(AGC OFF)
Ａ　　Ｇ　　Ｃ 36dB 36dB
ホワイトバランス ATW ATW
電　　源 DC12V DC12V/AC24V（非極性） DC12V/AC24V（非極性）
逆光補正 自動 自動
消費電力 2.2W 3.0W(DC12V) 3.0W(DC12V)
ビデオ出力 BNC×１：コンポジット 1.0 Vp-p，75Ω/調整用RCAﾋﾟﾝ×１ BNC×１：コンポジット 1.0 Vp-p，75Ω/調整用RCAﾋﾟﾝ×１
外形寸法(W×H×D) ドーム：φ98mm，ベース&リング：φ112×40.5mm ドーム：φ91.8mm，ベース：φ136×55mm ドーム：φ91.8mm，ベース：φ136×55mm
質　　量 270g 1.2㎏ 1.2㎏
レンズ 焦点距離 2.5～6.0mm(マニュアル) 2.9～10mm(マニュアル) 9～22mm(マニュアル)
ズーム マニュアル マニュアル
アイリス F1.3～F360
 F1.2
水平画角 108.2°～47.6 94.6°～28.8° 30.6°～13°
垂直画角 80.4°～35.6° 68.4°～21.6° 22.6°～9.8°
